標準ねじゲージ

標準ねじゲージ 標準ねじゲージ

標準ねじゲージとは、通りゲージと止りゲージで検査をするいわゆる限界式のゲージではありません。おねじ又は、めねじに直接はめあわせ、無理なくゲージが通り抜けなければいけませんが、ゆる過ぎてもいけません。 おねじとめねじを番(つがい)で作っていますので、おねじ・めねじの見本という位置づけでお使いください。

標準ねじゲージは、しっくりとはめ合わされたねじプラグゲージとねじリングゲージとが一対になっていて、ねじの基準寸法に近く作られています。

このゲージは、主として製品ねじに直接はめ合わせて使用します。また、定期検査の際一対となっているプラグゲージをはめ合わせて、ねじリングゲージの摩耗程度を検査することも出来ます。

製品ねじに直接はめ合わせて使用するときには、製品ねじの全長にわたって無理なくゲージが通り抜けなければなりませんが、軽くねじ込むことができてもゆるみの限界をしっかりと決めておかないと粗雑なねじを作ってしまうことがあります。

また、ゲージの摩耗が大きくなるとゲージにしっくりとはめ合わせて製作されたおねじとめねじが、はめ込みできなくなってしまうことがありますから、ゲージ管理には充分な注意が必要です。

標準ねじゲージ の種類

標準ねじゲージは、おねじとめねじを番(つがい)でご提供します。

以下が代表的な標準ねじゲージですが、他にも購入ご希望の場合はお問合せください。

標準ねじゲージ 品番の見方

メートルねじ新JIS及びメートルねじ旧JIS 標準ねじゲージ

標準ねじゲージ メートルねじ新JIS及びメートルねじ旧JIS 品番の見方

管用平行ねじG 標準ねじゲージ

標準ねじゲージ 管用平行ねじG 品番の見方

管用平行ねじPF 標準ねじゲージ

標準ねじゲージ 管用平行ねじPF 品番の見方

ユニファイねじ 標準ねじゲージ

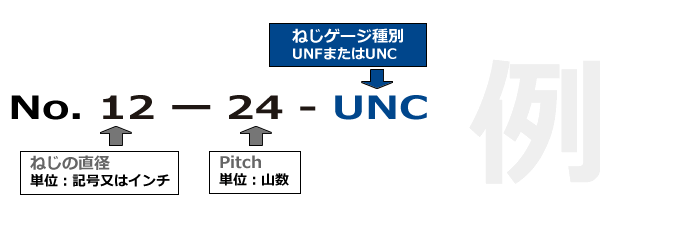

標準ねじゲージ ユニファイねじ 品番の見方
